Thằng ku em hôm qua nó gửi cho 1 tài liệu (tiếng Tây và không ghi nguồn) về tác chiến điện tử của các nước mà trong đó riêng của Mỹ đã gồm ít nhất 14 phần (vì nó bảo là con nữa) về EW trong Lực lượng Vũ trang Hoa Kỳ. Em thấy cũng khá là thú vị nhưng vì dài lắm lắm nên để đỡ bị loãng tin tức chiến trường của các cụ em sẽ load dần liên quan đến Mỹ lên đây.
Nếu có gì không nên không phải, không phù hợp thì các cụ nhắc để em biết, còn kịp mà dừng lai
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 1)
Hôm nay, tôi bắt đầu xuất bản một loạt tài liệu khá phong phú về cách thức sử dụng chiến tranh điện tử giữa các Pindos. Sẽ có rất nhiều lý thuyết, nhưng bạn cần biết kẻ thù quan trọng nhất trong người, hầu hết các bạn không có thời gian để ghi chép, vì vậy hãy lưu nó vào mục yêu thích của bạn. Vì vậy, chúng ta hãy bắt đầu.
Chiến tranh điện tử (Electronic Warefare - chiến tranh điện tử theo thuật ngữ của Mỹ) trong Lực lượng Vũ trang Hoa Kỳ đã khẳng định vững chắc là một trong những phương tiện quan trọng của chiến tranh thông tin. Nó đã trở thành một phần không thể thiếu trong đấu tranh vũ trang và hoạt động thông tin.
Theo quy định của JP 3-13, tác chiến điện tử được định nghĩa là "... bất kỳ hành động nào của quân đội (lực lượng), bao gồm việc sử dụng năng lượng điện từ và phương tiện năng lượng trực tiếp để tác động trực tiếp lên kẻ thù và bức xạ của tần số điện từ quang phổ được sử dụng bởi anh ta." Tài liệu tương tự nói rằng chiến tranh điện tử là một trong những yếu tố chính của hoạt động thông tin. Các quy định hiện trường FM 3–36 giải thích thuật ngữ EW là "... hành động của quân đội (lực lượng) sử dụng năng lượng điện từ và phương tiện năng lượng định hướng nhằm kiểm soát (kiểm soát) phát xạ của phổ tần số điện từ (bao gồm cả sử dụng chính phổ tần số) hoặc gây ảnh hưởng (tấn công) đối với nhân sự, hệ thống và phương tiện vô tuyến điện tử, đồ vật, vũ khí và thiết bị quân sự của kẻ thù”.
Các đối tượng tác động chính của các hệ thống tác chiến điện tử trong các hoạt động khác nhau do Lực lượng Vũ trang Hoa Kỳ tiến hành là:
− Các yếu tố của hệ thống chỉ huy và kiểm soát quân đội (lực lượng) và vũ khí;
- Phương tiện trinh sát và hệ thống lưu trữ, xử lý và phân phối thông tin;
- Phương tiện điện tử vô tuyến (RES);
- Hệ thống thông tin và tự động, cơ sở dữ liệu và mạng máy tính;
- Hệ thống hỗ trợ ra quyết định cho nhân viên chỉ huy.
Sự gia tăng liên tục các yêu cầu đối với các hệ thống trinh sát và tác chiến điện tử, cũng như sự xuất hiện của các khái niệm chiến lược mới về chiến tranh lấy mạng làm trung tâm, đã trở thành cơ sở cho sự phát triển mang tính cách mạng của chiến tranh điện tử vào cuối thế kỷ 20 và đầu thế kỷ 21. Điều này dẫn đến sự thay đổi về bản chất của tác chiến điện tử, nội dung, thành phần lực lượng, phương tiện, vai trò, vị trí, mục đích, nhiệm vụ trong tác chiến. Những yếu tố này đã xác định trước việc tạo ra các thiết bị tác chiến điện tử mới, bao gồm việc thực hiện các biện pháp đối phó điện tử bí mật, vũ khí sát thương và không sát thương, các phương tiện ngăn chặn và phá hủy hoạt động trên các nguyên tắc vật lý mới, cũng như các tác động thông tin và kỹ thuật được thiết kế để tấn công mạng máy tính của kẻ thù .
Sự phát triển của lực lượng và phương tiện chiến tranh điện tử và sự biến đổi của chúng thành một trong những thành phần chính của lực lượng "hệ thống điều khiển chiến đấu" đã gây ra sự xuất hiện của các khái niệm mới trong chiến lược và thuật ngữ của chiến tranh thông tin, chẳng hạn như "chiến tranh trong mạng". hay “chiến tranh mạng” (Net War), “chiến tranh mạng” (Cyber War), “tác chiến và chỉ huy, điều hành lực lượng vũ trang trong một không gian thông tin và liên lạc duy nhất”.
Hiện tại, các nhà phân tích của Lầu Năm Góc lưu ý rằng trong điều kiện hiện đại, chính tác chiến điện tử là nền tảng của đối đầu thông tin.
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 2)
Phân tích diễn biến về tính chất, nội dung và vai trò của tác chiến điện tử trong tác chiến cuối thế kỷ XX - đầu thế kỷ XXI. cho phép tiết lộ và hình thành các xu hướng chính trong sự phát triển của tác chiến điện tử trong Lực lượng Vũ trang Hoa Kỳ và Lực lượng Đồng minh NATO cho đến năm 2025, xuất hiện trong quá trình tích hợp các lực lượng và phương tiện trinh sát, tác chiến điện tử và chống lại các hệ thống điều khiển chiến đấu. Những xu hướng phát triển này bao gồm:
- Mất một phần vai trò độc lập của tác chiến điện tử, vốn đang trở thành một trong những yếu tố chính của chiến tranh thông tin, chủ yếu để chống lại các hệ thống điều khiển chiến đấu trong các hoạt động thông tin;
- Làm thay đổi từng bước căn bản tính chất, nội dung, vai trò của tác chiến điện tử trong tác chiến (tác chiến). Vì vậy, ở giai đoạn đầu tiên, nó là một trong những loại hỗ trợ cho lực lượng tấn công trong chiến sự, ở giai đoạn thứ hai, nó là một phần không thể thiếu trong việc tiến hành chiến sự của từng loại máy bay với tất cả các tính năng cụ thể. Ở giai đoạn thứ ba, tác chiến điện tử trở thành một bộ phận của hệ thống hiệp đồng tác chiến thông tin - một trong những bộ phận cấu thành tiềm lực quân sự;
- Việc sử dụng các loại năng lượng định hướng mới cho tác chiến điện tử, cũng như tạo ra các loại vũ khí sát thương và không sát thương hoạt động trên các nguyên tắc vật lý mới;
- Chuyển từ tác động đàn áp và bảo vệ RES sang tác động phá hoại và đàn áp phức hợp thông tin và kỹ thuật và bảo vệ không chỉ RES, mà còn cả thiết bị quân sự, cơ sở quân sự, hệ thống vũ khí, cũng như nhân viên và cơ quan chính phủ;
- Chuyển trọng tâm của cuộc đối đầu sang lĩnh vực thông tin-trí tuệ, lĩnh vực chuẩn bị và ra quyết định, lập kế hoạch và lãnh đạo một chiến dịch (trận chiến). Sự hình thành tác chiến điện tử làm cơ sở đối đầu thông tin;
- Đảm bảo thông tin hóa đầy đủ và tự động hóa quá trình tác chiến điện tử.
Hiện nay, Lực lượng Vũ trang Hoa Kỳ một mặt coi tác chiến điện tử là một bộ phận không thể thiếu của đối đầu vũ trang và tiềm lực quân sự, mặt khác là một trong những hình thức đấu tranh vũ trang và là một loại hình tác chiến mới, tương đối độc lập và đặc thù. tác chiến. Một đặc điểm nổi bật của các quan điểm hiện đại về việc tiến hành chiến tranh điện tử là sự thừa nhận tính phức tạp và mối liên hệ chặt chẽ của nó với các loại hoạt động chiến đấu khác của quân đội.
Các biện pháp tác chiến điện tử là cơ sở của khái niệm mới về "Hệ thống kiểm soát chiến đấu" (CCCCM hoặc C3CM - Biện pháp đối phó chỉ huy, kiểm soát và liên lạc), đang được triển khai tích cực trong Lực lượng vũ trang Hoa Kỳ. Bản chất của khái niệm này là "... thông qua việc tiến hành tích hợp các hoạt động đặc biệt nhằm đánh lạc hướng quân sự, trấn áp điện tử, hủy diệt vật lý, dựa trên thông tin tình báo chi tiết, để tước đoạt thông tin và khả năng kiểm soát các lực lượng được giao phó của kẻ thù, và cũng để bảo vệ hệ thống điều khiển chiến đấu của anh ấy khỏi hành động tương tự từ phía anh ấy.
Thực tiễn triển khai khái niệm “trận địa điện tử” nêu trên trong tác chiến thông tin có sự tham gia của các lực lượng, phương tiện tác chiến điện tử bao gồm việc thực hiện nhất quán 4 nhiệm vụ chủ yếu:
- Phân tích hệ thống kiểm soát chiến đấu của nhóm đối lập;
- Lựa chọn các đối tượng và mục tiêu quan trọng nhất;
- Phân phối nguồn vốn sẵn có cho các mục đích đã chọn;
- Tác động trực tiếp đến các mục tiêu đã chọn.
Các nguyên tắc chính của việc tiến hành tác chiến điện tử trong hoạt động thông tin, theo quan điểm của giới lãnh đạo Hoa Kỳ, là:
- Phối hợp chặt chẽ các hoạt động EW với kế hoạch chung của hoạt động thông tin tại địa điểm, thời gian và nhiệm vụ;
- Sử dụng tích hợp ồ ạt các lực lượng và phương tiện EW trên tất cả các kênh vô tuyến giữa các mục tiêu bị chế áp;
- Sử dụng bất ngờ các lực lượng và phương tiện tác chiến điện tử, các chiến thuật sử dụng không chuẩn.
Các phương thức tác động vào các đối tượng nằm trong hệ thống điều khiển tác chiến bị áp chế của địch là tác động lớn bằng các biện pháp tiêu diệt, đánh chiếm các sở chỉ huy, trung tâm thông tin liên lạc, đánh lạc hướng địch bằng các phương tiện trinh sát, tác chiến điện tử, tổ chức rò rỉ thông tin sai lệch.
(Còn tiếp)
Em về mấy thế kỷ sau
Nhìn trăng có thấy nguyên màu ấy không...
Cảm ơn cụ. Cơ mà cho em thư thư 1 chút chứ ngay lúc này thì em chịu.
Em về mấy thế kỷ sau
Nhìn trăng có thấy nguyên màu ấy không...
Về KHKTQS thì Hoa Kỳ là top đầu, nếu ko muốn nói là số 1 ...
Em hóng tiếp !!
Một lần là Liverpudlian, mãi mãi là Liverpudlian...
Về KHKTQS thì Hoa Kỳ là top đầu, nếu ko muốn nói là số 1 ...
Em hóng tiếp !!
Cảm ơn cụ và các cụ khác động viên, tạo điều kiện. Em họp cả ngày, cuộc chiều bây giờ mới xong. Em upload thêm 1 phần rồi em đi khách. Vội nên có thể hơi ẩu mong các cụ thứ lỗi.
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 3)
Trong hoạt động thông tin, tác động vào địch được thực hiện bằng lực lượng, phương tiện tác chiến của các hệ thống kiểm soát nhà nước và quân đội, trong đó có lực lượng, phương tiện tác chiến điện tử.
Vì lợi ích đạt được ưu thế quyết định về kỹ thuật quân sự của tác chiến điện tử ở Hoa Kỳ, các hoạt động sau đây đang được thực hiện:
- Tạo ra các phương tiện triệt tiêu điện tử "mạnh mẽ" mới về chất lượng, được thiết kế để làm mất khả năng ngắn hạn và không thể đảo ngược của các hệ thống thông tin và thiết bị điện tử vô tuyến của đối phương;
− Phát triển trước các thiết bị nhằm chống lại các hệ thống RES và hệ thống RES tiên tiến của kẻ thù và vượt qua chúng về các thông số hoạt động về thời gian và năng lượng;
- Phát triển các công cụ tác chiến điện tử với mức độ thích ứng cao, có khả năng tự động đánh giá tình hình vô tuyến điện tử trong thời gian thực và lựa chọn tác động tối ưu lên thiết bị điện tử vô tuyến bằng nhiễu;
− Cải thiện các đặc tính kỹ thuật của tình báo vô tuyến và điện tử (RRTR);
− Cải thiện các đặc tính kỹ thuật của cơ sở REP.
Các tài liệu học thuyết của Lực lượng Vũ trang Hoa Kỳ xác định các nhiệm vụ chính sau đây của tác chiến điện tử trong một hoạt động thông tin:
- Vô hiệu hóa tổ chức hệ thống chỉ huy và kiểm soát của kẻ thù, tước đi cơ hội sử dụng thông tin về quân đội và hành động của kẻ thù;
- Phá hủy, bóp méo hoặc tạo ra thông tin trong tình huống thực tế không phù hợp để kích động kẻ thù có hành động sai trái;
- Tăng hiệu quả của các hoạt động chiến đấu của Lực lượng Vũ trang Hoa Kỳ và các đồng minh của họ;
- Giảm tổn thất về người và vật chất và hoàn thành hoạt động thông tin càng sớm càng tốt.
Danh sách các nhiệm vụ nêu bật tác động không chỉ đối với RES mà còn đối với các thiết bị quân sự, hệ thống vũ khí và nhân viên của các cơ quan chỉ huy và kiểm soát của kẻ thù.

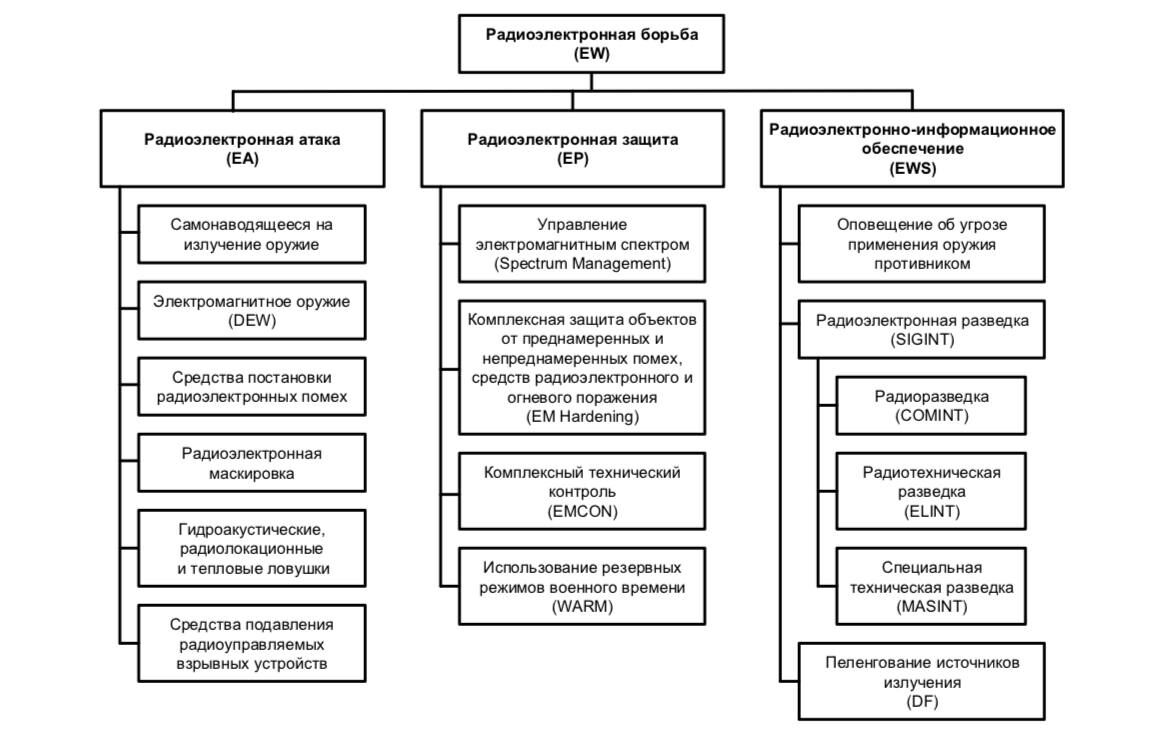

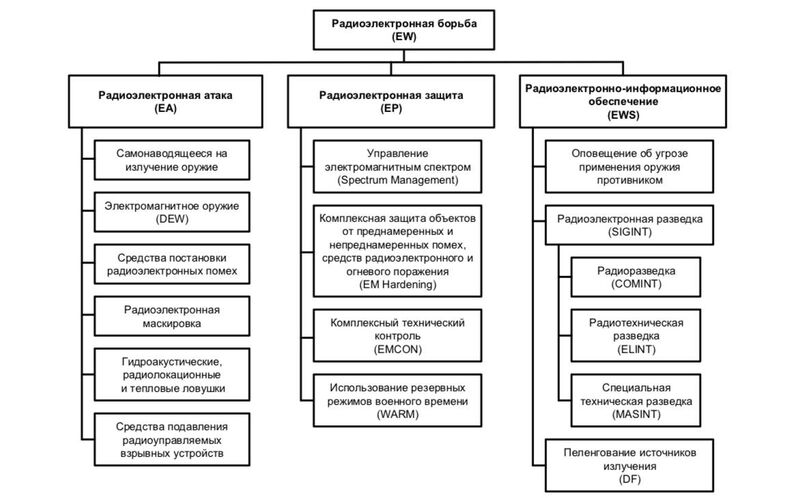

Chiến tranh điện tử trong Lực lượng Vũ trang Hoa Kỳ được chia ra và gồm các hoạt động sau:
− Tấn công điện tử (EA - Electronic Attack);
− Bảo vệ điện tử (EP - Electronic Protect);
− Hỗ trợ điện tử vô tuyến (EWS–Electronic Warfare Support).
(Còn tiếp)
Em về mấy thế kỷ sau
Nhìn trăng có thấy nguyên màu ấy không...
Đợt này bị hớp hồn bởi các tin về kt, chiến sự thế giới. Cảm ơn các bác
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 4)
Tấn công điện tử là các hành động có tính chất tấn công, liên quan đến việc sử dụng điện từ và các loại năng lượng định hướng khác và (hoặc) vũ khí dẫn đường bằng bức xạ điện từ để gây ảnh hưởng có chủ đích đến các hệ thống kiểm soát, nhân sự, cơ sở vật chất và thiết bị quân sự nhằm vô tổ chức, vô hiệu hóa hoặc giảm thiểu khả năng của kẻ thù trong việc sử dụng hiệu quả các hệ thống vô tuyến điện tử của chúng ở các cấp độ kiểm soát mặt trời khác nhau.
Theo các nhà phân tích quân sự Hoa Kỳ, các loại hình thức tiến hành một cuộc tấn công điện tử là:
− Đòn điện tử;
- Tấn công điện tử gây thiệt hại;
- Tấn công hỏa lực điện tử;
- Phong tỏa điện tử;
−Tấn công bằng vũ khí không gây chết người và gây chết người.
Phòng thủ điện tử bao gồm các biện pháp thụ động và chủ động linh hoạt và các phương tiện đặc biệt giúp bảo vệ chống lại mọi tác động của kẻ thù và tác chiến điện tử của chúng đối với các nhóm quân, nhân viên, thiết bị quân sự, hệ thống vũ khí, vật thể và phương tiện điện tử cá nhân của chúng. Ngoài ra, loại bảo vệ này cung cấp các biện pháp và phương pháp cần thiết để chống lại các phương tiện kỹ thuật trinh sát của kẻ thù, kiểm soát bức xạ của RES của chính bạn, đảm bảo kiểm soát các chế độ và khả năng tương thích điện từ của chúng.
Bảo vệ điện tử theo các quy định trong hướng dẫn của Ủy ban Tham mưu trưởng (KNSh) JP 3-13 và hướng dẫn thực địa FM 3-36 quy định:
- Quản lý việc sử dụng phổ tần số điện từ, đảm bảo sử dụng miễn phí RES trong đó, bao gồm cả việc lập trình lại các lực lượng, phương tiện, nhiệm vụ và phương pháp tác chiến điện tử;
- Tăng cường các đặc tính bảo vệ của các đối tượng (mục tiêu), đặc biệt là việc tạo ra các sơ đồ, màn hình, nơi trú ẩn đặc biệt, phương tiện kỹ thuật bảo vệ (trước hết chúng ta đang nói về phương tiện vật lý và kỹ thuật bảo vệ khỏi tác động của bức xạ điện từ từ RES của quân bạn hoặc quân địch);
- Kiểm soát mọi bức xạ của phổ tần số điện từ.
Hỗ trợ điện tử cho một hoạt động thông tin bao gồm các biện pháp và phương tiện đáp ứng kịp thời nhu cầu trinh sát của sở chỉ huy quân đội để xác định và cảnh báo về các mối đe dọa, nhận biết ngay lập tức, đánh giá tình hình hoạt động và điện tử, đưa ra quyết định hoạt động kịp thời, lập kế hoạch hoạt động, cũng như tạo dữ liệu cần thiết cho các phương tiện hủy diệt và tác động chỉ định mục tiêu vì lợi ích của tấn công và phòng thủ điện tử.
Trên thực tế, hỗ trợ điện tử là các hành động nhằm phát hiện, xác định và định vị RES của kẻ thù, đây có thể là gồm cả nguồn thông tin tình báo và nguồn đe dọa thông tin.
Yếu tố cấu thành lực lượng điện tử hỗ trợ tiến hành tác chiến điện tử của Lực lượng vũ trang Hoa Kỳ là các phương tiện:
- Tình báo vô tuyến điện;
− PTPƯ;
- Đảm bảo an ninh vô tuyến điện tử và bí mật sử dụng các hệ thống, phương tiện và thông tin vô tuyến điện tử.
RRTR có nghĩa là đảm bảo duy trì EW cũng có thể được sử dụng để thu thập dữ liệu cần thiết nhằm bổ sung thông tin mà EW thu được ở cấp quốc gia.
Lực lượng Vũ trang Hoa Kỳ giải quyết nhiều nhiệm vụ hơn, bao gồm:
- Nhận biết mối đe dọa và thông báo cho quân đội và nhân viên về việc sử dụng lực lượng và phương tiện tác chiến điện tử của đối phương;
− Tìm hướng của các mục tiêu và đối tượng tác chiến điện tử;
- Thu thập, xử lý, phân tích, chuẩn bị và phân phối dữ liệu tình báo cần thiết để thông qua ngay một quyết định (chiến đấu) nhất định, bao gồm trốn tránh mối đe dọa, chỉ định mục tiêu và nhắm mục tiêu.
Đồng thời, các cơ quan tác chiến điện tử và tình báo sử dụng cùng một phương tiện RRTR. Sự khác biệt trong việc sử dụng chúng nằm ở mức độ ưu tiên của việc áp dụng thông tin thu được, mức độ phân tích và chi tiết của nó, cũng như thời gian thực hiện. Điểm giống nhau (tương tự) của chúng là có được dữ liệu cần thiết để người chỉ huy xác định nhu cầu ưu tiên và đưa ra quyết định.
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 5)
Sự gia tăng liên tục các yêu cầu đối với các hệ thống tác chiến điện tử và tình báo, cũng như sự xuất hiện của một khái niệm mới về chiến tranh lấy mạng làm trung tâm, đã trở thành cơ sở cho sự phát triển mang tính cách mạng của chiến tranh điện tử vào cuối thế kỷ 20 và đầu thế kỷ 21. Điều này dẫn đến sự thay đổi về bản chất của tác chiến điện tử, nội dung, thành phần lực lượng, phương tiện, vai trò, vị trí, mục đích, nhiệm vụ trong tác chiến. những yếu tố này đã định trước việc tạo ra các phương tiện tác chiến điện tử mới, bao gồm chế áp điện tử bí mật, vũ khí sát thương và không sát thương và phương tiện chống lại các loại bức xạ năng lượng định hướng khác, phương tiện triệt tiêu và hủy diệt, hoạt động trên các nguyên tắc vật lý mới, cũng như thông tin và ảnh hưởng kỹ thuật được thiết kế để tấn công mạng máy tính.
Hiện tại, một trong những tài liệu hướng dẫn chính trong lĩnh vực tác chiến điện tử là hướng dẫn tác chiến điện tử KNSH Jp 3-13.1 ("tác chiến điện tử") năm 2007. Ngoài ra, các vấn đề chính trong lĩnh vực tương tác xung đột của RES trong không gian thông tin được xem xét trong hướng dẫn sử dụng Jp 3–13 về hoạt động thông tin (“hoạt động thông tin”) năm 2006. Việc phát hành các tài liệu này là động lực thúc đẩy Bộ chỉ huy Hoa Kỳ xây dựng lại cơ sở khoa học và lý thuyết của họ để chuẩn bị và tiến hành chiến tranh điện tử trong các hoạt động của thế kỷ 21.
Kết quả là vào ngày 25 tháng 2 năm 2009, một điều lệ lĩnh vực mới đã được ban hành - FM 3-36 tác chiến điện tử trong các hoạt động - ("tác chiến điện tử trong các hoạt động (hành động chiến đấu"), trong đó, có tính đến các yếu tố trên, đó là tiết lộ chi tiết: các tính năng của việc sử dụng phổ tần số điện từ khi sử dụng các mẫu vũ khí và thiết bị quân sự (WME) khác nhau, bao gồm cả những mẫu đã trở thành một phần của lực lượng chiến tranh điện tử và phương tiện vũ khí năng lượng định hướng; ảnh hưởng của các lực lượng và phương tiện tác chiến điện tử đối với thắng lợi của tác chiến, nguyên tắc cơ bản tiến hành tác chiến điện tử, bảo đảm giành và giữ ưu thế thông tin so với đối phương. đến việc tiến hành chiến tranh điện tử (chỉ huy, tình báo, hỗ trợ hậu cần và kỹ thuật, cũng như huấn luyện tác chiến và chiến đấu).
Các phương pháp và kỹ thuật tiến hành chiến tranh điện tử, được xây dựng bởi các khái niệm mới, được thử nghiệm trong các cuộc tập trận lớn và xung đột địa phương và sau đó được phản ánh trong các tài liệu quản lý (sau Chiến thắng của CDQS ĐB, các tài liệu mới chắc chắn sẽ ra đời).
Mục tiêu của tác chiến điện tử trong các hoạt động kiểu mới, cùng với việc vô tổ chức các hệ thống kiểm soát chiến đấu của kẻ thù, sẽ tước đi cơ hội sử dụng thông tin về quân đội của chúng.
Nội dung của tác chiến điện tử trong Lực lượng Vũ trang Hoa Kỳ đã được mở rộng để bao gồm các biện pháp ngụy trang hoạt động, bao gồm các biện pháp đối phó toàn diện chống lại thiết bị trinh sát của đối phương, hỏa lực và hạt nhân phá hủy thiết bị điện tử của nó và bắt giữ chúng bởi lực lượng phá hoại (Kể cả nếu các tổ tác chiến điện tử của nước CHDC ND Lào được trao khả năng hủy diệt hạt nhân…).
Chiến tranh điện tử trong các hoạt động thông tin được lên kế hoạch cùng với các yếu tố khác của kế hoạch hoạt động và những người thực hiện hàng đầu trong lĩnh vực này là các sĩ quan EW tại trụ sở hoạt động.
Trong Quân đội Hoa Kỳ, một số biện pháp tổ chức và tiến hành chiến tranh điện tử vì lợi ích của các hoạt động thông tin được thực hiện bởi INSCOM (Bộ Tư lệnh Tình báo và An ninh), trực thuộc hoạt động của Phó Tham mưu trưởng Quân đội về Tình báo.
Bộ chỉ huy INSCOM là cơ quan chính của cấp chỉ huy và kiểm soát chiến lược của Quân đội Hoa Kỳ, chịu trách nhiệm tiến hành các hoạt động tình báo và tác chiến điện tử, an ninh và thông tin. Trụ sở chính của nó được đặt tại Fort Belvoir, PC. Virginia. Tổng số vào đầu năm 2011 là khoảng 12.500 nhân sự, trong đó khoảng 3.000 là chuyên gia dân sự (điều này rất quan trọng !!! bởi vì họ có tầm nhìn linh hoạt, "không mù quáng" về các vấn đề đang được xem xét).
(Còn tiếp)
Em về mấy thế kỷ sau
Nhìn trăng có thấy nguyên màu ấy không...
Các hệ thống tác chiến điện tử của Nga hoạt động ra sao trong chiến dịch đặc biệt?
Việt Nam
- Sputnik Việt Nam, 1920
Chiến dịch quân sự đặc biệt tại Ukraina
Sau khi Kiev tăng cường tấn công DNR và LNR, theo yêu cầu của các nước cộng hòa này, Nga đã công nhận nền độc lập của họ. Lực lượng an ninh Ukraina tiếp tục tấn công Donbass. Ngày 24/2, Tổng thống Nga Vladimir Putin thông báo rằng ông đã quyết định về một chiến dịch quân sự đặc biệt.
Các hệ thống tác chiến điện tử của Nga hoạt động ra sao trong chiến dịch đặc biệt?
06:47 08.04.2023
Một quân nhân của Lực lượng vũ trang Nga chuẩn bị một máy bay không người lái (UAV) Orlan-10U để hoạt động ở khu vực phía nam của chiến dịch quân sự - Sputnik Việt Nam, 1920, 08.04.2023
© Sputnik / Sputnik / Chuyển đến kho ảnh
Dmitry Shorkov - Sputnik Việt Nam
Dmitry Shorkov
Tất cả các bài viết
Trên trang web chính thức của Bộ Quốc phòng Nga công bố đoạn video về công việc của các đơn vị tác chiến điện tử và tình báo điện tử ở gần "tuyến giáp ranh" trong khu vực chiến dịch quân sự đặc biệt. Cụ thể là việc sử dụng các hệ thống tác chiến điện tử và tình báo điện tử mặt đất-đường không "Leer-3".
Các thiết bị này hoạt động trong gắn kết với tổ hợp mặt đất R-330BMV.
Tổ hợp tác chiến điện tử và tình báo điện tử RB-341V hay còn gọi là "Leer-3" do Công ty "Trung tâm Công nghệ Đặc biệt" (thành phố Saint-Peterburg) sáng chế và được đưa vào sản xuất hàng loạt từ giữa những năm 2010. Theo dữ liệu từ các nguồn mở, tổ hợp này đã trải qua thử lửa ở Syria, nơi chứng tỏ đầy đủ các đặc tính đã công bố. Tổ hợp bao gồm một cỗ xe điều khiển trên khung gầm phương tiện cơ động bốn bánh KamAZ-5350 (6x6), 2-3 máy bay không người lái "Orlan-10" và máy phóng để đưa các UAV này xuất kích. Cơ số điều khiển tổ hợp gồm 4 người.
"Orlan-10" là loại máy bay trinh sát không người lái cỡ nhỏ để sử dụng suốt ngày đêm. Trọng lượng cất cánh của thiết bị là 18 kg, trong đó 2,5 - 4 kg là tải trọng chiến đấu. Bán kính hoạt động của UAV này lên tới 120 km. Nó có thể hiện diện trên bầu trời hơn 10 giờ, bay lượn ở độ cao tới 5.000 m với vận tốc 80 km/h. UAV hạ cánh tiếp đất với sự trợ giúp của hệ thống dù và giảm xóc tự động đặt bên dưới thân máy bay.
Nhiệm vụ của "Orlan-10" (và toàn bộ tổ hợp "Leer-3"):
- phát hiện điểm bức xạ của các thiết bị trong mạng liên lạc GSM (chính xác là 3G-4G), đưa các thông số này vào bản đồ kỹ thuật số, tiếp đến là truyền chỉ định mục tiêu cho pháo binh;
- phát hiện "điểm bố trí đối tượng thuê bao" (điện thoại, máy tính bảng và v.v.)
- làm việc như một trạm gốc di động giả và gửi tin nhắn SMS trong các băng tần GSM 900,1800,2000,2500 MHz (MHz).
Việt Nam
- Sputnik Việt Nam, 1920
Chiến dịch quân sự đặc biệt tại Ukraina
Sau khi Kiev tăng cường tấn công DNR và LNR, theo yêu cầu của các nước cộng hòa này, Nga đã công nhận nền độc lập của họ. Lực lượng an ninh Ukraina tiếp tục tấn công Donbass. Ngày 24/2, Tổng thống Nga Vladimir Putin thông báo rằng ông đã quyết định về một chiến dịch quân sự đặc biệt.
Các hệ thống tác chiến điện tử của Nga hoạt động ra sao trong chiến dịch đặc biệt?
06:47 08.04.2023
Một quân nhân của Lực lượng vũ trang Nga chuẩn bị một máy bay không người lái (UAV) Orlan-10U để hoạt động ở khu vực phía nam của chiến dịch quân sự - Sputnik Việt Nam, 1920, 08.04.2023
© Sputnik / Sputnik / Chuyển đến kho ảnh
Dmitry Shorkov - Sputnik Việt Nam
Dmitry Shorkov
Tất cả các bài viết
Trên trang web chính thức của Bộ Quốc phòng Nga công bố đoạn video về công việc của các đơn vị tác chiến điện tử và tình báo điện tử ở gần "tuyến giáp ranh" trong khu vực chiến dịch quân sự đặc biệt. Cụ thể là việc sử dụng các hệ thống tác chiến điện tử và tình báo điện tử mặt đất-đường không "Leer-3".
Các thiết bị này hoạt động trong gắn kết với tổ hợp mặt đất R-330BMV.
Tổ hợp tác chiến điện tử và tình báo điện tử RB-341V hay còn gọi là "Leer-3" do Công ty "Trung tâm Công nghệ Đặc biệt" (thành phố Saint-Peterburg) sáng chế và được đưa vào sản xuất hàng loạt từ giữa những năm 2010. Theo dữ liệu từ các nguồn mở, tổ hợp này đã trải qua thử lửa ở Syria, nơi chứng tỏ đầy đủ các đặc tính đã công bố. Tổ hợp bao gồm một cỗ xe điều khiển trên khung gầm phương tiện cơ động bốn bánh KamAZ-5350 (6x6), 2-3 máy bay không người lái "Orlan-10" và máy phóng để đưa các UAV này xuất kích. Cơ số điều khiển tổ hợp gồm 4 người.
"Orlan-10" là loại máy bay trinh sát không người lái cỡ nhỏ để sử dụng suốt ngày đêm. Trọng lượng cất cánh của thiết bị là 18 kg, trong đó 2,5 - 4 kg là tải trọng chiến đấu. Bán kính hoạt động của UAV này lên tới 120 km. Nó có thể hiện diện trên bầu trời hơn 10 giờ, bay lượn ở độ cao tới 5.000 m với vận tốc 80 km/h. UAV hạ cánh tiếp đất với sự trợ giúp của hệ thống dù và giảm xóc tự động đặt bên dưới thân máy bay.
Nhiệm vụ của "Orlan-10" (và toàn bộ tổ hợp "Leer-3"):
- phát hiện điểm bức xạ của các thiết bị trong mạng liên lạc GSM (chính xác là 3G-4G), đưa các thông số này vào bản đồ kỹ thuật số, tiếp đến là truyền chỉ định mục tiêu cho pháo binh;
- phát hiện "điểm bố trí đối tượng thuê bao" (điện thoại, máy tính bảng và v.v.)
- làm việc như một trạm gốc di động giả và gửi tin nhắn SMS trong các băng tần GSM 900,1800,2000,2500 MHz (MHz).
Đặc tính cuối cùng này không chỉ nhằm mục tiêu tạo thông tin sai lệch và gây áp lực tâm lý với đối phương, mà đôi khi chỉ đơn giản là cảnh báo cho cư dân. Chí ít cũng là để tránh hoặc giảm thiểu thương vong trong thường dân.
Tổ hợp "Leer-3" cũng có khả năng triệt tiêu hoàn toàn thông tin liên lạc di động trong bán kính 10 km, làm máy bay không người lái của đối phương "rối trí phát điên", chặn việc điều khiển dẫn UAV của địch rời xa và buộc phải hạ cánh. Ngoài ra, chỉ đơn thuần tiến hành trinh sát địa bàn và theo dõi tình hình trên chiến trường, sự di chuyển của quân đội, phân định tọa độ các mục tiêu quan trọng của đối phương.
Trong khu vực chiến dịch quân sự đặc biệt, tổ hợp "Leer-3" không hiếm khi tương tác với tổ hợp tác chiến điện tử mặt đất – "trạm tự động gây nhiễu tiền tuyến" R-330BMV, đã triển khai hoạt động chống lại liên lạc vô tuyến quân sự "truyền thống" trên những dải tần khác nhau. Sự gắn kết của các tổ hợp này cho phép phát hiện, phân tích, tìm hướng trao đổi vô tuyến của đối phương và giáng đòn gây nhiễu, trấn áp toàn bộ phổ tần số vô tuyến làm việc vô hiệu hoá các thiết bị của đối phương.
Маруся идет в школу
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 6)
INSCOM sẽ phụ trách các nhiệm và giao các lệnh sau :
- Tổ chức tình báo, phản gián và tác chiến điện tử;
− Duy trì RRTR chiến lược;
− Quản lý các phân khu của dịch vụ mật mã;
− Triển khai hoạt động tình báo bí mật và phản gián;
- Thực hiện các biện pháp bảo đảm an ninh trên các quy mô của lực lượng mặt đất.
Ngoài ra, bộ chỉ huy tình báo và an ninh đang phát triển một đánh giá trinh sát tổng quát về tình trạng của các lực lượng vũ trang của các đối thủ tiềm tàng để chỉ huy lực lượng mặt đất, cung cấp hỗ trợ kỹ thuật và hỗ trợ hoạt động cho các chỉ huy của lực lượng mặt đất trong việc tổ chức và tiến hành trinh sát. và trinh sát ảnh chiến tranh điện tử vì lợi ích của lực lượng mặt đất, cũng như đảm bảo giải quyết các nhiệm vụ được giao cho "cộng đồng tình báo".
Dựa trên kinh nghiệm của các cuộc chiến tranh và xung đột vũ trang, trong đó các đơn vị và tiểu đơn vị tình báo và chiến tranh điện tử tham gia, một khái niệm học thuyết mới về hỗ trợ tình báo cho các hoạt động của Lực lượng Vũ trang Hoa Kỳ trong thế kỷ 21, Khái niệm Tình báo XXI, đã được phát triển.
Nó xác định các nguyên tắc cơ bản của việc tiến hành trinh sát và chiến tranh điện tử trong các hoạt động của lực lượng mặt đất. Gồm:
- Quản lý liên tục việc tổ chức và tiến hành trinh sát và tác chiến điện tử của các cơ quan chỉ huy và kiểm soát có liên quan của lực lượng mặt đất;
- Phối hợp về mục đích, địa điểm và thời gian thực hiện các nhiệm vụ của các đơn vị và tiểu đơn vị tình báo quân sự phù hợp với khái niệm hoạt động và quyết định của các chỉ huy tương ứng của các thành phần lực lượng mặt đất Hoa Kỳ;
- Bao quát toàn bộ các nhiệm vụ tình báo quân sự và tác chiến điện tử thông qua việc phân phối lực lượng và phương tiện kịp thời và giám sát hiệu quả của tình báo và tác chiến điện tử trong các hoạt động;
- Hỗ trợ trinh sát cho các hành động của quân đội trong tất cả các giai đoạn của chiến dịch, bắt đầu từ khi chuẩn bị cho việc tiến hành và sau khi hoàn thành;
- Đảm bảo xử lý, phân tích, làm rõ và phân phối thông tin tình báo kịp thời;
- Đưa thông tin tình báo đến sở chỉ huy quân đội, phương tiện hủy diệt và lực lượng tác chiến điện tử;
- Đảm bảo việc chuẩn bị và tiến hành các hoạt động thông tin của lực lượng mặt đất và lực lượng tổng hợp của Hoa Kỳ.
Đội hình quân sự chính giải quyết các nhiệm vụ trinh sát vô tuyến và tác chiến điện tử ở Hoa Kỳ là các tiểu đoàn trinh sát và tác chiến điện tử trực thuộc. Các đơn vị
được thiết kế để phát hiện và chế áp điện tử các hệ thống và phương tiện của các trạm radar và liên lạc vô tuyến HF và VHF (RLS) ở cấp độ chiến thuật, chủ yếu là các hệ thống trinh sát và điều khiển hỏa lực cho pháo binh mặt đất, phòng không quân sự, các sư đoàn của cấp độ tương tác đầu tiên giữa lực lượng mặt đất thuộc các đơn vị với quân đội và hàng không tiền tuyến trên phạm vi lên tới 100 km. Ngoài ra, thiết bị trinh sát của tiểu đoàn có thể xác định tọa độ của radar pháo binh mặt đất của lực lượng phòng không, không quân (VVS) để chỉ thị mục tiêu cho vũ khí.
(Còn tiếp)
Em về mấy thế kỷ sau
Nhìn trăng có thấy nguyên màu ấy không...
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 7)

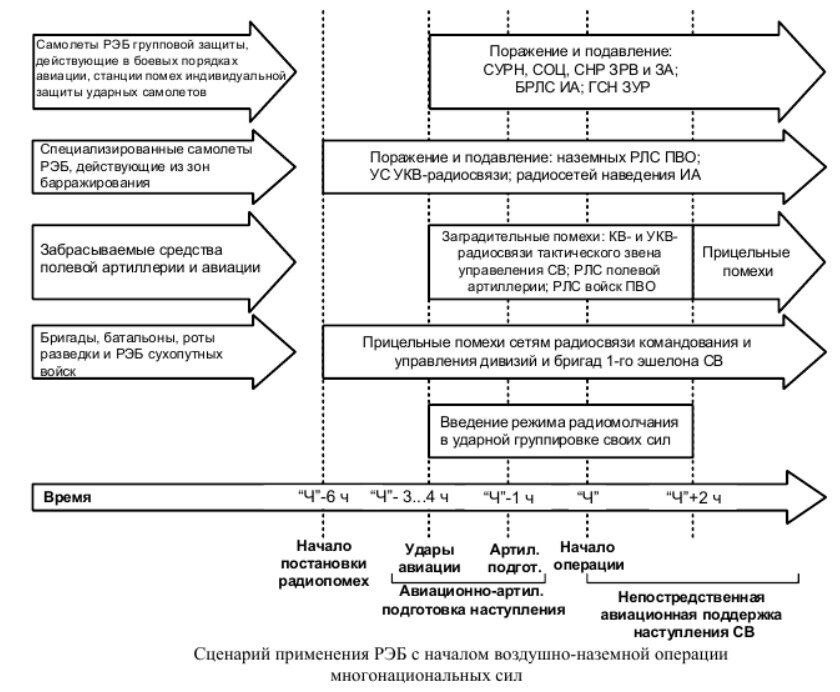

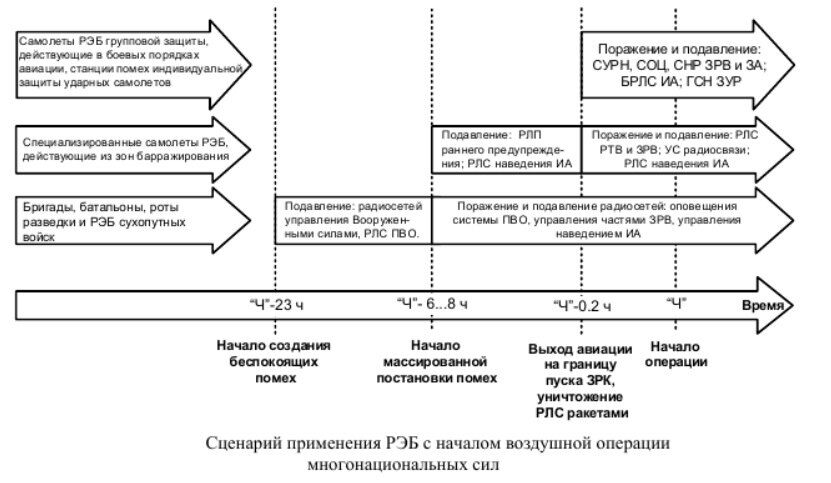

Kịch bản điển hình về sử dụng lực lượng, phương tiện tác chiến điện tử
Tầm quan trọng của chiến tranh điện tử với tư cách là một trong những thành phần chính của chiến dịch quân sự hiện đại dựa trên các nguyên tắc kiểm soát lấy mạng làm trung tâm có thể được thấy trong ví dụ về hoạt động của các lực lượng đa quốc gia ở Vịnh năm 1991 và 2003.
Gây nhiễu đã được bắt đầu từ 4-6 giờ trước khi bắt đầu chiến sự tích cực. Hoạt động liên quan đến các thiết bị tác chiến điện tử để phòng thủ lẫn nhau cho máy bay tấn công, máy bay tác chiến điện tử và trực thăng, máy phát gây nhiễu, thiết bị tác chiến điện tử của các lữ đoàn, tiểu đoàn, cũng như các công ty trinh sát và tác chiến điện tử của Quân đội Hoa Kỳ. Máy bay tác chiến điện tử chuyên dụng (như ES-130N). Đồng thời, hầu hết tất cả các máy bay của các nhóm tấn công hàng không chiến thuật của Không quân đều được trang bị thiết bị tác chiến điện tử. Tên lửa chống radar được trang bị đầu dò có thể hoạt động ở dải tần hẹp 0,39-20 GHz ở một số tần số.
Ngoài ra, UAV tác chiến điện tử được sử dụng rộng rãi để gây nhiễu hệ thống phòng không và thông tin liên lạc của hệ thống điều khiển máy bay, ném các máy phát gây nhiễu hoạt động trong dải tần 30–11.000 MHz. Mục tiêu bị đánh bại là khi bắt đầu chiến dịch trên không, đó là các radar của các hệ thống phòng không, cũng như các kênh điều khiển vũ khí bị chế áp, gây nhiễu, tiêu diệt. Mục tiêu chính trong hoạt động trên không, ngoài các mục tiêu trên còn là các kênh vô tuyến VHF và HF của hệ thống điều khiển máy bay.
Trong hầu hết các cuộc chiến tranh hiện đại, các lực lượng và phương tiện chiến tranh điện tử, trước khi bắt đầu cuộc tấn công lớn đầu tiên của tên lửa hành trình, đã tạo ra sự can thiệp mạnh mẽ vào RES của kẻ thù, và trên hết là RES của hệ thống phòng không. Dưới vỏ bọc của nhiễu sóng vô tuyến, dự đoán các cuộc tấn công bằng máy bay từ cấp độ đột phá phòng không, tên lửa hành trình trên biển và trên không đã tấn công các cơ sở hạ tầng quan trọng trong nhiều giai đoạn.
Theo quy luật, sự đột phá của hệ thống phòng không đối phương được đảm bảo thông qua việc sử dụng rộng rãi WTO (tên lửa hành trình), cũng như một số lượng lớn tên lửa không đối đất dẫn đường, kết hợp với nhiễu vô tuyến hiệu quả đối với REM của đối phương. .
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 8 )

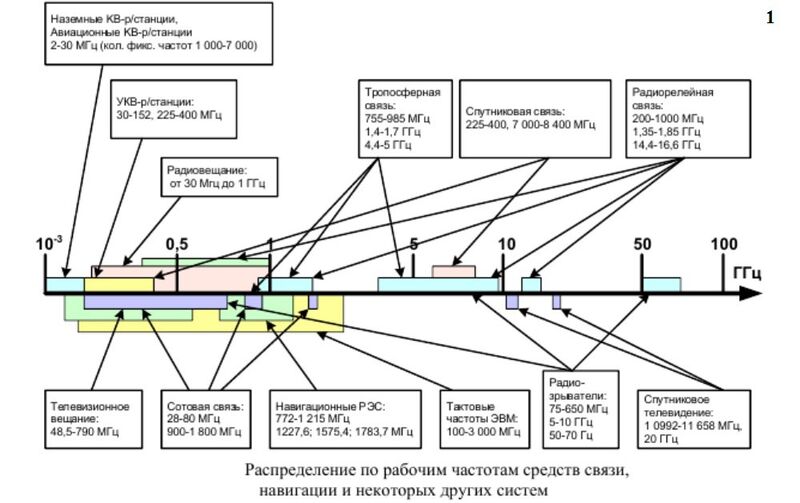

Sơ đồ 1 cho thấy sự phân bố tần số hoạt động của thông tin liên lạc, điều hướng và một số hệ thống khác. số lượng lớn nhất các phương tiện liên lạc và dẫn đường tập trung ở dải tần từ 2 đến 1215 MHz.

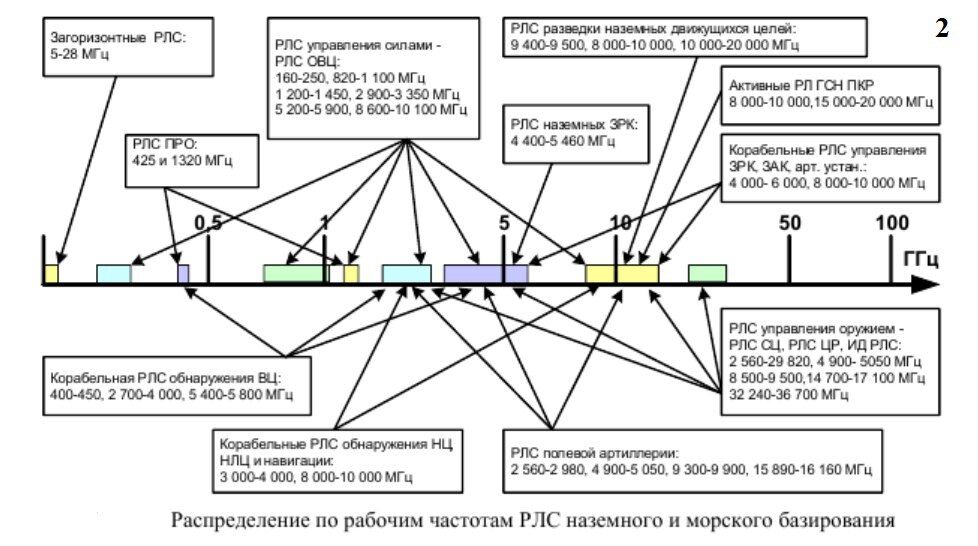

Sơ đồ 2 cho thấy sự phân bố tần số hoạt động của các cơ sở radar trên đất liền và trên biển. radar phát hiện tập trung chủ yếu ở dải tần 2-6 GHz và radar điều khiển vũ khí ở dải tần 8-12 GHz.

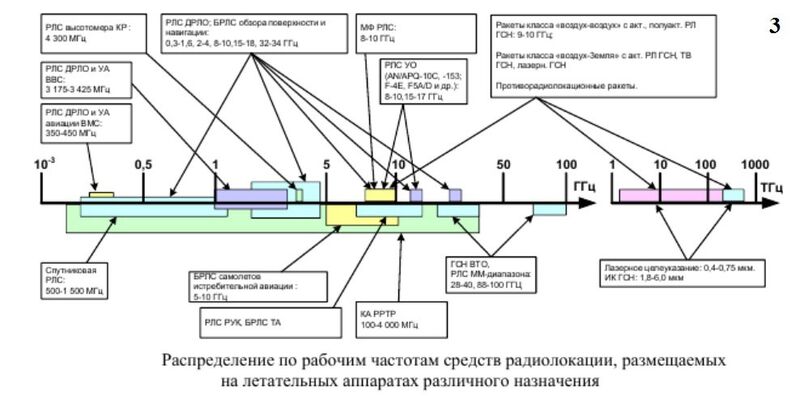

Sơ đồ 3 thể hiện sự phân bố tần số hoạt động của thiết bị ra đa đặt trên tàu bay cho các mục đích khác nhau. Mật độ radar cao nhất của lớp này rơi vào dải tần từ 8 đến 12 GHz.
Theo dữ liệu, để giải quyết các vấn đề triệt tiêu các hệ thống này, các công cụ chiến tranh điện tử đã được chọn để cung cấp khả năng tiếp xúc trong các phạm vi này.
Phương tiện REB được sử dụng phổ biến nhất trong các cuộc xung đột gần đây là:
− Thiết bị AN/ALR-46 – RRTR;
− AN/ALQ–131 – trạm gây nhiễu chủ động;
− AN/ALE–40 – trạm gây nhiễu thụ động;
− AN/AAR-46 - Thiết bị trinh sát hồng ngoại;
− AN/ALQ-132 - trạm triệt tiêu quang điện tử;
− AN/AGM-88 HARM - tên lửa chống radar.
Kinh nghiệm sử dụng tác chiến điện tử trong các cuộc chiến tranh cục bộ cho thấy các loại gây nhiễu điện từ tích cực sau đây đã được sử dụng để triệt tiêu các hệ thống thông tin liên lạc:
- Nhìn thấy ở một tần số;
- di chuyển trong một phần rộng của dải tần số;
- Rời rạc trên một phần tương đối nhỏ của dải tần số;
- Rào cản vững chắc bao phủ hoàn toàn một phần tương đối hẹp của dải tần số.
Ngoài các loại nhiễu này, nhiễu phản ứng đã được sử dụng, được đặt khi tín hiệu của kẻ thù xuất hiện, cũng như nhiễu chuyển tiếp. Để triệt tiêu các hệ thống radar, người ta sử dụng nhiễu xung, liên tục hoặc nhiễu điện từ thay đổi theo một quy luật nhất định, và để triệt tiêu các hệ thống định vị vô tuyến, người ta sử dụng mục tiêu, mặt nạ và mô phỏng, thay đổi công suất và hướng của bức xạ đèn hiệu vô tuyến.
(Còn tiếp)
Em về mấy thế kỷ sau
Nhìn trăng có thấy nguyên màu ấy không...
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 9 )
Hệ thống kiểm soát vũ khí là đối tượng của sự chế áp
Trong chiến tranh hiện đại, tất cả các loại máy bay đều tích cực tiến hành tác chiến điện tử, nhưng những phương tiện này được sử dụng nhiều nhất vì lợi ích của lực lượng không quân và phòng không. Do đó, tại Hoa Kỳ, có tới 70% nguồn lực vật chất dành cho việc phát triển và cải tiến các hệ thống tác chiến điện tử chính xác là dành cho ngành hàng không. trong một số cuộc xung đột (" Bão sa mạc", "Cáo sa mạc", "Sốc và sợ hãi", "Bình minh của cuộc phiêu lưu"...), phương tiện nổi REB đã giải quyết các nhiệm vụ sau:
− Vô hiệu tổ chức của hệ thống kiểm soát nhà nước và quân sự của các quốc gia và lực lượng vũ trang của họ;
- Gây mất tinh thần của quân đội và nhân dân;
- Gây thiệt hại đáng kể cho tiềm năng kinh tế- quân sự của các quốc gia và phá hủy cơ sở hạ tầng của họ;
- Gây thiệt hại đáng kể cho các nhóm lực lượng vũ trang và tạo điều kiện đảm bảo thành công cho các hoạt động theo kế hoạch của lực lượng mặt đất với tổn thất tối thiểu.
Kinh nghiệm của các cuộc chiến tranh cục bộ cho thấy đầu tư vào phát triển tác chiến điện tử là khả thi về mặt kinh tế. Phân tích cho thấy chi phí của thiết bị tác chiến điện tử so với chi phí của các loại vũ khí chính chỉ là 5- 8%. Đồng thời, vai trò và ý nghĩa của tác chiến điện tử đã được thể hiện rất rõ ràng trong các cuộc chiến tranh cục bộ và xung đột vũ trang, khi việc sử dụng thành thạo nó đã giúp tăng tiềm năng chiến đấu của các nhóm quân lên 1,5 lần và có thể giảm tổn thất. của phương tiện thiết bị chiến đấu mặt đất gấp 2–3 lần và hàng không là gấp 4–6 lần.
Các hệ thống điều khiển khác nhau cho các lực lượng, quân đội và vũ khí có thể được coi là đối tượng chịu ảnh hưởng của chiến tranh điện tử, và trước hết là RES riêng biệt để thu thập, truyền và xử lý thông tin có trong chúng, cũng như các hệ thống năng lượng. Các tổ hợp, trạm và thiết bị vô tuyến, quang điện tử chủ động và thụ động hoạt động như RES để thu thập thông tin. phương tiện truyền tin làm đối tượng tác chiến điện tử là phương tiện thông tin vô tuyến điện, quang học và cáp. Các hệ thống và phương tiện xử lý thông tin như các đối tượng chiến tranh điện tử bao gồm các mạng và thiết bị điện toán khác nhau: mạng máy tính toàn cầu và cục bộ, trung tâm máy tính, hệ thống điều khiển và thông tin chiến đấu, máy tính cá nhân, thiết bị vi xử lý. Tất cả các hệ thống và phương tiện này đều có điểm mạnh và điểm yếu riêng cần được tính đến khi giải quyết các vấn đề tác chiến điện tử.
Các yếu tố góp phần tạo nên sức mạnh của hệ thống kiểm soát vũ khí bao gồm:
- Khả năng tiến hành trinh sát điện tử và quang học trong phạm vi rộng bằng cách sử dụng một mạng lưới rộng khắp các lực lượng trinh sát không gian, trên không, trên tàu, cơ động mặt đất và cố định;
− Việc sử dụng một hệ thống liên lạc không gian và mặt đất đã phát triển với tốc độ truyền thông tin hiệu quả và độ tin cậy cao, dự phòng đáng kể các nút và đường truyền thông;
− Sử dụng rộng rãi các công cụ tự động hóa trong xử lý thông tin và phát triển các quyết định kiểm soát.
Điểm yếu của hệ thống điều khiển vũ khí là:
− Tính dễ bị tổn thương của RES do can thiệp có chủ ý và các tác động gây hại;
- Khả năng quan sát cao phát xạ RES bằng phương tiện RES;
- Sự phụ thuộc về hiệu quả của các hệ thống vũ khí vào sự thành công trong hoạt động của các hệ thống trinh sát, định vị và liên lạc không được bảo vệ đầy đủ trước vũ khí và tác chiến điện tử.
Những nỗ lực chính trong việc tổ chức các hệ thống kiểm soát vũ khí RES, theo quy định, hướng đến:
- Làm giảm khả năng hiển thị mục tiêu trên radar với sự trợ giúp của vật liệu hấp thụ radar và các biện pháp khác làm giảm diện tích phản xạ hiệu quả của mục tiêu;
- Làm suy giảm các điều kiện về khả năng hiển thị mục tiêu trên radar bằng cách tạo ra nhiễu chủ động hoặc thụ động;
- Làm sai lệch thông tin về hệ thống nhận dạng quốc tịch của mục tiêu bằng cách tạo ra sự can thiệp giả đối với nó;
− Làm gián đoạn hoạt động của các kênh truyền thông tin và các lệnh điều khiển bằng cách tạo ra sự can thiệp tích cực vào chúng;
- Làm quá tải các cảm biến của hệ thống điều khiển vũ khí với các mục tiêu giả sử dụng nhiễu giả;
- Tạo ra các lỗi trong mục tiêu và báo động sai của vũ khí.
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 10 )
Triệt tiêu các trạm radar của hệ thống điều khiển vũ khí của đối phương
Trong điều kiện chiến đấu, hiệu quả của các hệ thống điều khiển vũ khí cho các mục đích khác nhau phần lớn phụ thuộc vào hoạt động thành công của radar, giúp phát hiện và nhận dạng các vật thể (mục tiêu) khác nhau, xác định tọa độ, tham số chuyển động và dữ liệu khác của chúng bằng phương pháp radar. Khi phân tích các kịch bản điển hình về việc sử dụng thiết bị tác chiến điện tử trong xung đột quân sự cho thấy, phần chính của các nỗ lực tập trung vào việc chế áp hệ thống phòng không của đối phương.
Do đó, chủ đề liên quan nhất của việc triệt tiêu các hệ thống điều khiển vũ khí là triệt tiêu các hệ thống radar phòng không. đồng thời, bản thân các radar của hệ thống phòng không không ngừng được cải tiến, điều này cũng là do sự phát triển của các phương tiện tấn công đường không theo hướng.
Khả năng trục trặc của hầu hết các radar là hệ quả trực tiếp của nguyên tắc hoạt động của chúng, bao gồm việc phát tín hiệu vô tuyến vào không gian và thu tín hiệu phản xạ từ các vật thể. phát xạ tín hiệu không chỉ làm lộ ra radar và giúp phát hiện vị trí của nó mà còn có thể xác định các đặc điểm chính của chế độ hoạt động của nó: tần số hoạt động, loại bức xạ, phân cực tín hiệu, loại và các tham số của điều chế tín hiệu (AM, FM, PM, FKM), độ rộng phổ, thời lượng xung, tốc độ lặp lại xung, công suất bức xạ.
Các đặc điểm đo được giúp xác định loại radar chiếu xạ đối tượng được bảo vệ, tạo tín hiệu nhiễu theo thuật toán được cung cấp trước và làm gián đoạn hoạt động bình thường của radar. Trong trường hợp này, nhiệm vụ trực tiếp của REB có thể là tạo ra các điều kiện theo đó tín hiệu phản xạ từ vật thể sẽ bị che khuất bởi tín hiệu nhiễu mạnh hơn, do đó khả năng trích xuất thông tin hữu ích từ nó là cần thiết cho không khí. hệ thống phòng thủ bị loại trừ hoặc các tín hiệu được tạo ra mang thông tin sai về vật thể và môi trường không khí nói chung. Do đó, hệ thống phòng không có thể đưa ra các quyết định sai lầm, làm giảm hiệu quả công việc của nó.
Các loại nhiễu khác nhau gây ra các hiệu ứng sau trong các radar là một phần của hệ thống điều khiển vũ khí:
- Vi phạm quy trình phát hiện (bỏ sót mục tiêu);
- Người điều khiển trạm radar hoặc tổ hợp vũ khí mất phương hướng;
- Độ trễ trong việc phát hiện hoặc độ trễ khi bắt đầu tự động theo dõi mục tiêu;
- Theo dõi mục tiêu sai hoặc làm quá tải hệ thống xử lý thông tin với số lượng lớn chúng;
- Vi phạm khả năng của thiết bị radar để đo phạm vi, tốc độ và hướng của mục tiêu;
- Tạo ra lỗi trong việc đo phạm vi, tốc độ và hướng của mục tiêu;
- Làm gián đoạn quá trình tự động theo dõi mục tiêu hoặc tên lửa.
Hiệu ứng gây nhiễu trên đài radar đòi hỏi kiến thức về các đặc điểm chức năng cụ thể của thiết bị, cũng như các nguyên tắc để giải quyết các nhiệm vụ được giao cho tổ hợp vũ khí. REB đạt được hiệu quả cao nhất khi nó được tổ chức có chủ đích, có tính đến các đặc điểm riêng của thiết bị bị kẹt.
Các phương pháp tạo nhiễu có thể rất khác nhau và được xác định bởi loại radar triệt tiêu. Trong radar phát hiện và theo dõi, cũng như trong radar điều khiển vũ khí, kênh theo dõi tự động theo hướng là kênh chính, vì ở đó việc chọn góc và đo tọa độ góc được thực hiện. Nhiễu có tổ chức thường được đặt trên các kênh này để phá vỡ việc theo dõi mục tiêu theo tọa độ góc.
(Còn tiếp)
Em về mấy thế kỷ sau
Nhìn trăng có thấy nguyên màu ấy không...
Em ghé tìm hiểu EW trong ll vũ trang Huê kỳ
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 11)
Việc triệt tiêu các trạm radar của hệ thống điều khiển vũ khí
Các loại nhiễu mục tiêu radar chính bao gồm:
1 Giao thoa toàn cầu:
- Nhiễu tiếng ồn;
- Giao thoa kết hợp;
- Giao thoa phân cực;
- Nhiễu chập chờn;
- Nhiễu không liên tục;
- Can thiệp nhắm mục tiêu lại;
- Nhiễu từ một điểm xa trong không gian.
2 Nhiễu tùy theo nguyên lý hoạt động của PLC bị triệt tiêu:
- Can thiệp định hướng đến các radar đo góc;
- Nhiễu định hướng đến trạm radar với chùm tia quét hình nón;
- Chặn nhiễu về mặt tần số quét, được điều chế biên độ bằng lưới tần số;
- Nhiễu kết hợp trong kênh đo điện áp với chức năng quét chùm tia hình nón bí mật và trong kênh vận tốc;
- Giao thoa với các đầu định hướng Doppler bán tích cực với chức năng quét chùm tia hình nón;
- Gây nhiễu thích ứng nhằm triệt tiêu các radar theo dõi.
Đồng thời, cần lưu ý rằng trong các radar hiện đại, các phương pháp chống nhiễu sau đây được sử dụng để chống nhiễu:
- Điều chỉnh tần số sóng mang từ xung này sang xung khác trong dải tần số rộng theo quy luật ngẫu nhiên;
- Phương pháp đơn xung để đo tọa độ góc của mục tiêu và góc đánh dấu;
- Việc sử dụng các tín hiệu thăm dò xung đơn giản và phức tạp, chu kỳ lặp lại và khoảng thời gian của chúng có thể thay đổi trong phạm vi rộng;
- Kiểm soát các tham số khảo sát (thời gian tiếp xúc mục tiêu, tần suất truy cập mục tiêu, thời gian quét khu vực tìm kiếm, v.v.) phù hợp với tình hình chiến thuật và điện tử thay đổi nhanh chóng;
- Bù và loại bỏ nhiễu nhận được từ các thùy bên của mẫu bức xạ;
- Lựa chọn các mục tiêu di động trên nền nhiễu thụ động tự nhiên và nhân tạo;
− Ứng dụng các chế độ đặc biệt - tìm hướng (theo dõi thụ động), theo dõi dọc theo cạnh đầu của xung, khắc phục mạnh mẽ nhiễu có chủ ý;
- Ứng dụng các thuật toán tối ưu và gần tối ưu để phát hiện và lựa chọn mục tiêu;
- Lọc các tham số quỹ đạo và điều khiển chuyến bay của tên lửa dẫn đường;
- Thích ứng cấu trúc của hệ thống radar đa vị trí, sử dụng phát xạ giả;
- Các sửa đổi khác nhau của điều khiển khuếch đại tự động và ổn định các mức cảnh báo giả.
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 12)
Hệ thống thông tin liên lạc như là đối tượng của chế áp
Để xác định các tham số của hệ thống thông tin liên lạc trong các phạm vi khác nhau vì lợi ích của việc triệt tiêu chúng, các phương tiện tình báo vô tuyến được sử dụng. Các nguồn thông tin chính của hệ thống tình báo vô tuyến là các thiết bị vô tuyến được lắp đặt trên máy bay, tàu thủy,
trạm liên lạc và điều khiển mặt đất, cũng như các hệ thống liên lạc vệ tinh.
Các tần số được sử dụng trong các hệ thống thông tin liên lạc được phân phối như sau:
- 3-30 Hz (phạm vi VLF), 30-300 Hz (phạm vi VLF) - liên lạc với tàu ngầm ở độ sâu lớn;
- 0,3-3 kHz (dải VLF), 3-30 kHz (dải VLF) - liên lạc với tàu ngầm;
30-300 kHz (phạm vi LF) - liên lạc sử dụng phản xạ từ bầu khí quyển (liên lạc trong chiến tranh hạt nhân);
- 0,3-3 MHz (băng tần MF) - liên lạc đường dài chiến lược;
- 3-30 MHz (băng tần HF) - liên lạc chiến thuật xuyên đường chân trời (máy bay, tàu, cơ sở mặt đất);
- 30-300 MHz (phạm vi VHF) - liên lạc mặt đất và liên lạc tầm nhìn (tàu, máy bay, cơ sở mặt đất);
- 0,3-3 GHz (băng tần UHF) - vệ tinh và thông tin liên lạc mặt đất chiến thuật, thông tin liên lạc trên không của máy bay;
- 3-30 GHz (phạm vi UHF), 30-300 GHz (phạm vi EHF) - hệ thống liên lạc vệ tinh (SSS);
- 0,4 0,75 micron (phần nhìn thấy được của phổ sóng điện từ) - hệ thống thông tin liên lạc bằng laser, liên lạc với tàu ngầm trong phần xanh lam và xanh lục của phổ ánh sáng nhìn thấy được.
Liên lạc vô tuyến trong phạm vi HF (3-30 MHz) và ở phần dưới của VHF (30-52 MHz) về các chỉ số chính (miễn nhiễm tiếng ồn, độ tin cậy) đang tiếp cận các hệ thống liên lạc vệ tinh.
Hướng cải tiến chính của nó là phát triển các phương tiện liên lạc thích ứng tự động có khả năng hoạt động ở chế độ chống ồn.
Liên lạc vô tuyến VHF (chủ yếu được sử dụng trong dải tần 225-400 MHz) được sử dụng tích cực trong các đơn vị chỉ huy và kiểm soát chiến thuật của hàng không, tàu và đội hình mặt đất, bằng chứng là dữ liệu tình báo vô tuyến trong các hoạt động quân sự.
Đồng thời dải sóng decimét. dải sóng centimet và đặc biệt là milimet cho phép thiết bị thông tin liên lạc hoạt động ở dải tần rất rộng, công suất bức xạ hiệu dụng lớn với kích thước anten nhỏ.
Để chọn loại và phạm vi gây nhiễu, cần đưa ra lệnh chỉ định mục tiêu theo các đặc điểm của phương tiện liên lạc RES bị triệt tiêu. Để làm điều này, các công cụ RRTR được sử dụng.
Các chức năng chính của hệ thống tình báo là:
- Quét dải tần liên tục;
- Quét dải tần rời rạc;
- Quét kết hợp.
Các phạm vi khác nhau của hệ thống thông tin liên lạc được đặc trưng bởi các tham số sau có ý nghĩa đối với công việc do thám:
- Ưu tiên;
- Tốc độ quét;
- Ngưỡng phát hiện;
- Loại trừ các tín hiệu không được quan tâm.
Xác suất phát hiện RES của các hệ thống thông tin liên lạc phụ thuộc vào tốc độ quét so với thời lượng tín hiệu nhận được.
Ví dụ: với thời lượng giao tiếp trong băng tần VHF bằng vài giây, tốc độ quét bằng 20-50MHz/s sẽ được chấp nhận.
Độ nhạy của việc thu các thiết bị trinh sát trong dải HF và VHF với anten băng thông rộng nằm trong khoảng 0,5-5 μV/m và độ phân giải tần số nằm trong khoảng 20-30 kHz.
Tình hình phức tạp hơn với việc chặn các tín hiệu liên lạc sử dụng các chế độ dịch chuyển tần số hoạt động giả ngẫu nhiên (PRFC). Trong trường hợp này, cần phải cài đặt một chương trình thay đổi tần số của trạm liên lạc trinh sát, đây không phải là một nhiệm vụ dễ dàng. Đồng thời, theo quy định, không thể phân tích nội dung truyền tải của các phương tiện liên lạc đó.
(Còn tiếp)
Em về mấy thế kỷ sau
Nhìn trăng có thấy nguyên màu ấy không...
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 13)
Gần như toàn bộ các hệ thống truyền thông hiện có đều sử dụng kỹ thuật số. Để chặn các tín hiệu như vậy, cần phải có một máy thu kỹ thuật số hoàn toàn hoạt động ở chế độ giám sát vô tuyến. Máy thu kỹ thuật số hiện đại hoạt động ở chế độ giám sát vô tuyến trong dải tần 1,5–30 MHz có độ nhạy 184 dBW/Hz, dải động tối thiểu 80 dB, tốc độ tìm kiếm tần số 3–50 GHz/s và độ phân giải tần số 100 Hz lên đến 5 kHz. Chúng có khả năng trinh sát các tín hiệu nhảy tần, tín hiệu nén, với tất cả các loại điều chế và mã hóa.
Phạm vi trinh sát cho thiết bị liên lạc được xác định bởi loại của chúng và phạm vi được sử dụng:
- Đối với các cơ sở HF – lên tới 3.000 km;
- Đối với phương tiện VHF - lên đến 200 km (với đường ngắm);
- Đối với phương tiện RTR - đến 100 km đối với mục tiêu mặt đất, đến 300 km đối với mục tiêu trên không.
Việc trinh sát các tín hiệu liên lạc vệ tinh là một nhiệm vụ khó khăn về mặt kỹ thuật, do việc sử dụng ăng ten định hướng hẹp với kiểu bức xạ từ 1° trở xuống (có thể ở dải milimet và sóng quang) trên tàu vũ trụ (SC) để đảm bảo tính bí mật liên lạc cao . Đồng thời, việc thu tín hiệu qua các thùy bên của các mẫu bức xạ ăng ten vệ tinh đòi hỏi độ nhạy cao của máy thu trinh sát là từ 140 dB/W trở lên.
Thông tin về các mục tiêu được xác định lại trong băng tần HF và VHF đi vào hệ thống định vị, cung cấp giải pháp cho vấn đề xác định vị trí của liên lạc RES dựa trên dữ liệu của mạng lưới cơ sở tình báo được phân phối theo địa lý. Các hệ thống trinh sát vô tuyến và điện tử vô tuyến hiện đại có khả năng phát hiện hàng trăm nguồn bức xạ HF và hơn hàng chục nghìn nguồn bức xạ VHF và triệt tiêu tới hàng trăm mục tiêu.
Các trạm gây nhiễu tích cực trong dải HF và VHF có khả năng cung cấp nhiều loại tín hiệu nhiễu khác nhau: nhiễu, nhiễu, tín hiệu điều chế tần số tuyến tính (LFM), mã giả ngẫu nhiên, "nhạc điện tử". Trong trường hợp này, độ rộng của nhiễu chặn có thể là 5-100 MHz, độ rộng của nhiễu mục tiêu - từ 50 kHz đến 100 MHz với công suất đầu ra của máy phát ít nhất là 1 kW.
EW trong Lực lượng Vũ trang Hoa Kỳ (Phần 14)
Khả năng chống nhiễu của các liên kết vô tuyến của một số loại thông tin liên lạc
Để đánh giá khả năng chống nhiễu của các hệ thống liên lạc vô tuyến, người ta thường chấp nhận sử dụng cái gọi là hệ số bảo vệ (SC), là tỷ lệ tín hiệu / (nhiễu + nhiễu) tối thiểu cho phép (SINR) ở đầu vào máy thu, vẫn cung cấp chất lượng truyền thông cần thiết. Các giá trị đoản mạch thực thường nằm trong khoảng từ 1 (tiếp nhận thính giác) đến 50–100 (liên lạc qua điện thoại chất lượng cao).
Để đánh giá hiệu quả của triệt tiêu, hệ số triệt tiêu (KF) thường được sử dụng, là giá trị tối thiểu có thể có của tỷ lệ nhiễu/tín hiệu ở đầu vào máy thu, tại đó đạt được sự mất liên lạc hoàn toàn.
Tiếp theo, cần có một loạt lý thuyết về dữ liệu của các loại giao tiếp cụ thể.
- Kết nối tầng đối lưu. Đối với loại liên lạc này, nhiễu rào cản (tiếng ồn, tần số và quét rời rạc) rất có thể sẽ được đặt trong phạm vi hoạt động của nhóm TRS đa kênh hiện tại (với dải tần kênh liên lạc vô tuyến là 0,1–1 MHz) . Từ khoảng cách đường ngắm RP = 100–400 km, năng lượng dự trữ tiềm năng của một trong các thiết bị gây nhiễu máy bay EW trên máy bay với công suất đầu ra hiệu dụng RP. DRP. EF = 1–10 kW và với các giá trị khác nhau của hệ số triệt tiêu CP, thay đổi từ 0,1 (nhiễu nhiệt) đến 10–3 (nhiễu quét rời rạc), có thể từ 105–106 lần trở lên. Điều này là khá đủ để tổ chức giao thoa rào cản TRS đồng thời ở 100–1000 tần số liên lạc từ phía bên của thùy chính và thùy bên của mẫu ăng-ten TRS.
- Kết nối vệ tinh. Đối với các tuyến thông tin tầng đối lưu, đối với các đường thông tin vệ tinh, hiện tượng nhiễu sóng (nhiễu, tần số và quét rời rạc) rất có thể xảy ra trong phạm vi hoạt động của các trạm thông tin vệ tinh. Dự trữ năng lượng TRL tương tự về công suất của máy phát gây nhiễu (RP. PRD. EF ≈ 10 kW) trong tỷ lệ nhiễu / tín hiệu RP. VH/RS. VKh ≈ 105–109 (tương ứng với sự thay đổi trong hệ số triệt tiêu KP từ 0,1 thành 1) tạo cơ hội gây nhiễu cho các trạm liên lạc vệ tinh trên mặt đất (trên biển) trong dải tần được phân bổ từ khoảng cách tầm nhìn (RP ≤ 400 km).
- Đường dây thông tin vô tuyến của DHMW. Có thể thiết lập can thiệp (hệ thống) băng thông rộng từ máy bay tác chiến điện tử trong dải tần số này. Đối với thông tin liên lạc tầng đối lưu (vệ tinh), ở đây khả năng xảy ra cao nhất là nhiễu, nhiễu quét tần số và nhiễu quét rời rạc với các giá trị KP có thể có từ 0,3 (đài thoại) đến 0,1 (kênh điện thoại).
- Liên kết vô tuyến MW. Đối với thiết bị gây nhiễu trên máy bay EW có công suất đầu ra là PP. DRP. EF ≈ 1–10 kW và các giá trị có thể xảy ra của hệ số triệt tiêu KP ≈ 10–2–10–3, có thể đặt nhiễu băng thông rộng từ máy bay tác chiến điện tử trong toàn bộ phạm vi MW.
- Liên lạc chuyển tiếp vô tuyến. Cao hơn đáng kể so với TRL và các liên kết vô tuyến vệ tinh, các giá trị của các chỉ số về khả năng chống nhiễu thực của liên lạc rơle vô tuyến, giúp tăng khả năng bảo vệ loại liên lạc này khỏi mọi loại nhiễu, đặc biệt là từ bên cạnh và ngược lại thùy của các mẫu ăng ten. RRL của dải sóng centimet và milimet hóa ra không thể tiếp cận bằng năng lượng đối với cả nhiễu mục tiêu và chướng ngại vật từ máy bay tác chiến điện tử ở phạm vi nhiễu hơn 100-200 km. Đối với phạm vi bước sóng mét và đề-xi-mét, nơi tập trung hầu hết nhóm RRS hiện có, chúng vẫn sẵn sàng hoạt động mạnh mẽ cho nhiễu mục tiêu và nhiễu chủ yếu từ thùy chính và thùy bên thứ nhất của các mẫu ăng ten.
(Còn tiếp)
Em về mấy thế kỷ sau
Nhìn trăng có thấy nguyên màu ấy không...
